本机型适用于单边粉盘眼影盒或镜片粉盘双工位眼影盒组装，也可加装书型盒送盒模块组装小尺寸书型盒。
本机采用伺服传动、光电检测、PLC控制等技术，完成皮壳自动送料、画胶、粉盘镜片送料、定位等工序。
| 主要电气配置MAIN CONFIGURATION | ||
| 伺服电机 | Servo Motor | 日本松下/信捷 Panasonic/xinjie |
| 伺服驱动 | Servo Driver | |
| 控制器 | PLC | |
| 光电开关 | Photosensor | |
| 真空开关 | Vacuum Switch | |
| 电源开关 | Power Switch | 台湾明纬 MeanWell |
| 接近开关 | Proximity Switch | 法国施耐德 Schneider Electric SA |
| 直线模组 | Linear Module | AMT |
| 热熔胶箱 | Hot Melt Glue Manchine | 精泰JING TAI |
| 气动元件 | Pneumatic Element | 台湾亚德客AIRTAC |
| 主要技术参数MAIN TECHNICAL PARAMETER | ||
| 型号 | Model | YY-600F |
| 外形尺寸(L*W*H) | Dimension | 2360*2050*2000mm |
| 机器重量 | Machine weight | 约500KG |
| 生产速度 | Speed | 22-35PCS/min |
| MAX皮壳尺寸(L*W) | Max case size | 600*300mm |
| MINI皮壳尺寸(L*W) | Max case size | 80*60mm |
| MAX送料尺寸 | Max feeding size | 300*300*15mm |
| MINI送料尺寸 | Min feeding size | 50*50*3mm |
| 定位精度 | Precision positioning | ±0.1mm |
| 电源 | Power supply | AC220V |
| 功率 | Power | 6KW |
| 气压 | Air pressure | 0.6Mpa |

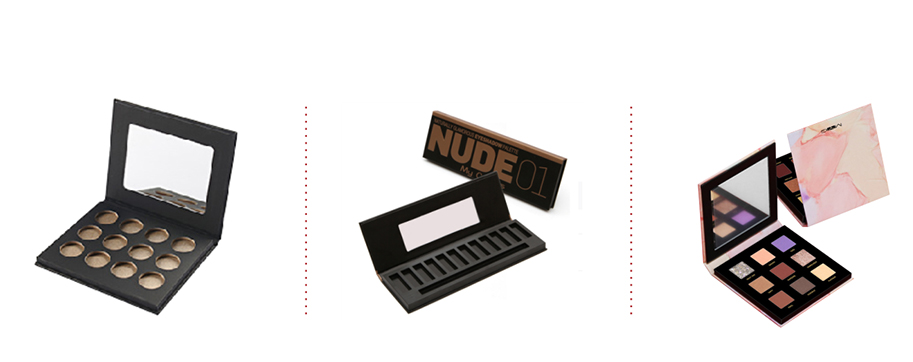

应用案例
结构示意图MAIN SPECIFICATION
工艺流程 PROCESS FLOW

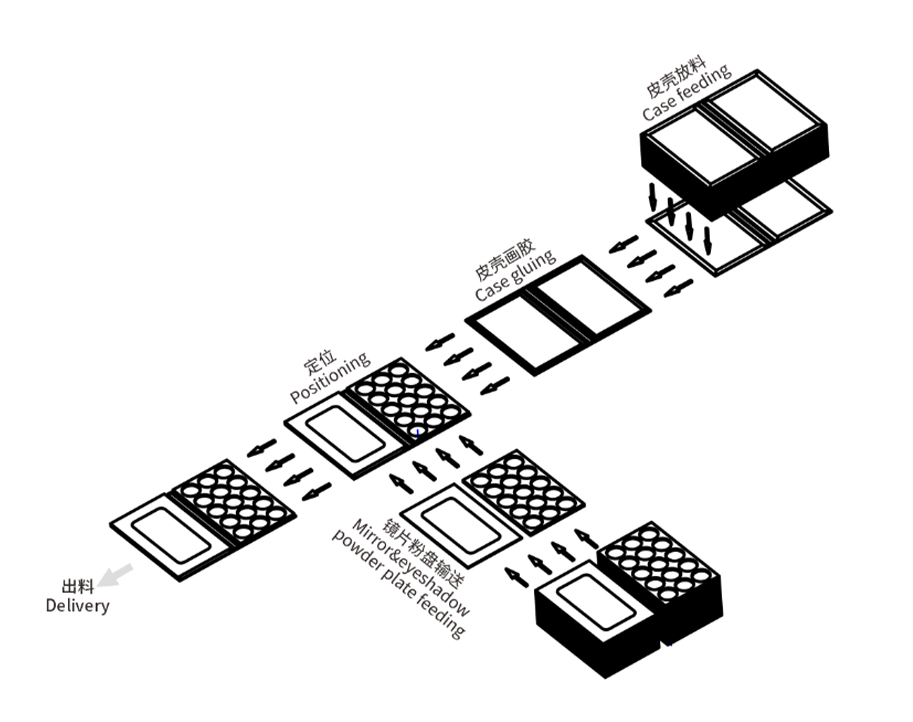

①双工位模式Double station mode
工艺流程 PROCESS FLOW

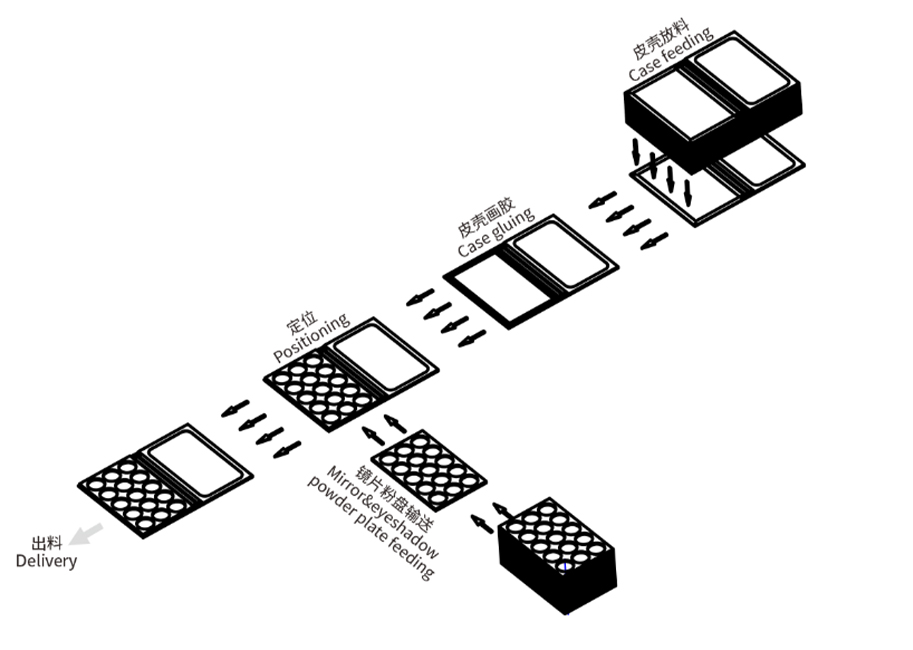

②单工位模式Single station mode
